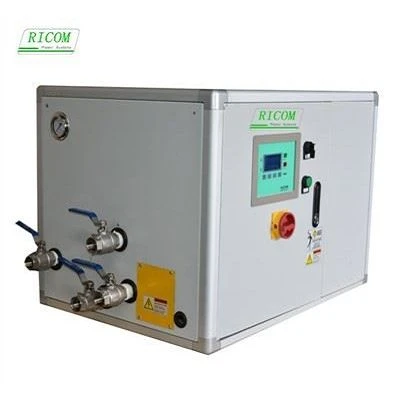

Système d'eau de moule de haute précision pour le moulage par injection

Un système d'eau de moulage de haute précision chauffe, fait circuler et refroidit l'eau pour maintenir une température strictement contrôlée à l'intérieur d'un moule d'injection. Le système est essentiel lorsque votre processus de moulage exige une dynamique thermique de moule reproductible, une circulation d'eau contrôlée et un transfert de chaleur fiable pendant le démarrage et la production continue.

Contrairement à un circuit d'eau de refroidissement-de base, un système précis de température de l'eau du moule gère activement l'eau en circulation. Il permet un réchauffement rapide du moule-pendant le démarrage et extrait efficacement la chaleur du processus pendant la production-à grande vitesse.

Applications cibles et adéquation avec l’industrie

Moulage par injection de précision :Critique pour une production zéro-défaut et des tolérances dimensionnelles strictes.

Composants automobiles :Pièces en plastique structurelles intérieures, extérieures et fonctionnelles.

Électronique et électricité :Connecteurs haute-densité, boîtiers de précision et micro-composants.

Plastiques médicaux :Moulage compatible avec les salles blanches-nécessitant une validation et une documentation du processus.

Plastiques techniques :Matériaux hautes-performances (PA, PBT, POM, PC) nécessitant des températures de moule élevées et stables.

Conceptions de moules complexes :Applications multi-cavités,-paroi mince, haute-brillant (RHCM) et à cycle court-.

Pourquoi la stabilité de la température des moisissures est importante

Métrique de processus	Impact de la température instable du moule	Impact du contrôle précis de la température
Dimensions	Variation de dilatation thermique, dérive de la taille d'une pièce-à-	Cohérence dimensionnelle stricte (+/- 0.05 mm)
Apparence de la pièce	Marques d'évier, lignes de soudure visibles, brillance inégale	Finition de surface supérieure, clarté optique, détails nets
Temps de cycle	Temps de refroidissement prolongés pour éviter la déformation	Temps de cycle minimisés et hautement reproductibles
Intégrité structurelle	Contraintes internes, déformations et fissures prématurées	Répartition uniforme des contraintes et résistance du matériau

Le débit et la pression doivent être évalués ensemble

Une pompe délivre des débits variables en fonction de la contre-pression du système. Le véritable point de fonctionnement est déterminé par l'intersection de la courbe de la pompe et de la résistance totale du circuit.

Facteurs clés augmentant la résistance hydraulique :
Petits diamètres de canaux de refroidissement internes.
Circuits de refroidissement longs ou complexes.
Grande quantité de raccords-à connexion rapide, de coudes et de collecteurs.
Tuyaux d'alimentation de petit diamètre et filtres en ligne restrictifs.

Formule d'évaluation de sélection correcte :
Débit de fonctionnement requis + chute de pression au circuit du moule + vérification de la courbe de la pompe.

Guide de sélection de modèle étape-par-étape

Étape 1 : Définir la température de fonctionnement du moule - Determine your operating thresholds and precision tolerance (+/- 0.2°C to +/- 0.5°C). High-temperature applications (>95 degrés) peut nécessiter un système d'eau sous pression ou un contrôleur de température à base d'huile-.

Étape 2 : Déterminer la capacité de chauffage -Calculez en fonction de la masse d'acier du moule (kg), du volume d'eau dans le circuit, du temps de chauffage cible-(par exemple, 30 à 45 minutes) et des pertes ambiantes.

Étape 3 : Déterminer la capacité de refroidissement -Calculez en fonction de la chaleur spécifique des matières plastiques, du débit horaire total (kg/h), de la température de fusion par rapport à la température d'éjection et des conditions d'alimentation en eau de refroidissement de l'usine.

Étape 4 : Vérifier le circuit hydraulique -Cartographiez les numéros de canaux de refroidissement, les diamètres, les longueurs de tuyaux et les tailles des collecteurs de distribution pour garantir que la pompe surmonte la perte de charge dynamique totale.

Étape 5 : Confirmer les utilitaires de l'usine -Vérifiez les spécifications du site avant de commander : tension/phase/fréquence (par exemple, 380 V/3Ph/50 Hz, 460 V/3Ph/60 Hz), pression d'alimentation en eau de refroidissement et espace physique.

Comparaison des catégories de systèmes

Exigence de candidature	Équipement recommandé
Contrôle précis de la température de l'eau (10 degrés à 95 degrés ou pressurisé à 180 degrés)	Contrôleur de température de moule à eau
Contrôle thermique à haute-température (180 degrés à 300 degrés +)	Contrôleur de température de moule à huile
Refroidissement actif des fluides de procédé à basse-température (<10°C)	Refroidisseur d'eau industriel
Gestion thermique centralisée de plusieurs-machines	Système central de refroidissement et de distribution

Pipeline de fabrication et d’inspection de la qualité

Vérification des composants entrants :Les pompes, éléments chauffants, capteurs et contrôleurs PLC critiques sont soumis à un contrôle qualité entrant à 100 % par rapport aux spécifications.

Assemblage mécanique et hydraulique :Tuyauterie de haute qualité-avec raccords étanches-, conçus pour une restriction de débit nulle.

Câblage électrique et construction du panneau de commande :Construit selon les codes de sécurité CEI/UL, avec un étiquetage clair des phases, une protection des circuits et une protection contre le bruit.

Tests thermiques et hydrauliques complets :Le système fonctionne sous pleine pression et sous charge thermique pour vérifier la stabilité, les taux de chauffage/refroidissement et la capacité de débit.

Inspection finale de la qualité et de la sécurité :Vérification des alarmes de sécurité, des soupapes de surpression, des capteurs, des étiquettes de série, des emballages et des documents d'exportation.

Spécifications techniques

Paramètre	Spécification technique standard/gamme d'options
Type de système	Contrôleur de température d'eau de moule de haute précision
Milieu circulant	Eau (eau désionisée/traitée recommandée)
Plage de contrôle de la température	Température ambiante jusqu'à 95 degrés (standard)/jusqu'à 180 degrés (système sous pression)
Stabilité de la température	+/- 0.2 degré à +/- 0.5 degré (en fonction de l'application)
Capacité de chauffage	3 kW à 72 kW+ (dimensionnement personnalisé disponible)
Capacité de refroidissement	Refroidissement direct/indirect (conçu pour traiter la charge thermique)
Configuration de la pompe	Pompes à entraînement magnétique ou centrifuges en acier inoxydable à haut-débit et haute-pression
Pression de fonctionnement maximale	En fonction du modèle- (jusqu'à 10 bars pour les modèles à eau sous pression)
Protections de sécurité	Sur-température, niveau d'eau bas, inversion de phase, surcharge de la pompe, alarmes de pression
Interface de communication	RS485 (Modbus RTU), Euromap 66/82, Profinet (en option)
Alimentation	Tensions personnalisées disponibles (par exemple, 380 V/3Ph/50 Hz, 460 V/3Ph/60 Hz)
Certifications	CE, ISO 9001:2015, normes électriques CEI

Quelles informations envoyer pour un devis technique rapide

Paramètre requis	Entrée de l'acheteur/exemple
Application et matière plastique	Automobile/PA66 + 30 % de GF
Température de moule requise (degrés)	Min / Normal / Max
Poids de l'acier moulé (kg)	Masse totale du moule
Poids du tir (g) et temps de cycle (s)	Par exemple, 150 g par prise / cycle de 18 s
Nombre de circuits d'eau et taille	Par exemple, 8 circuits, 3/8" NPT
Alimentation électrique locale	Tension / Phase / Fréquence

FAQ

Q : Pourquoi choisir l’eau plutôt que l’huile thermique pour le contrôle de la température des moules ?

R : L'eau offre une capacité thermique spécifique et une conductivité thermique nettement supérieures à celles du pétrole, offrant ainsi une efficacité de transfert de chaleur bien supérieure à des coûts d'exploitation inférieurs-à condition que la température de processus requise reste dans les limites de conception du système d'eau (jusqu'à 180 degrés avec les systèmes sous pression).

Q : Comment la qualité de l’eau affecte-t-elle les performances thermiques et la durée de vie des équipements ?

R : L'eau dure ou non traitée provoque une incrustation de minéraux à l'intérieur des canaux du moule et des éléments chauffants, ce qui réduit considérablement l'efficacité du transfert de chaleur, limite le débit et provoque l'usure de la pompe. Nous recommandons fortement les systèmes en boucle fermée-utilisant de l'eau traitée ou déminéralisée avec filtration en ligne.

Q : Pourquoi la sélection d'un système basé uniquement sur le tonnage de la machine est-elle une erreur ?

R : Le tonnage de la machine indique la force de serrage et non la charge thermique. Les besoins en chauffage et en refroidissement dépendent de la masse du moule, des propriétés thermiques du matériau plastique, du poids de la grenaille, du temps de cycle et du système hydraulique du canal de refroidissement. La sélection par tonnage aboutit souvent à des unités surdimensionnées ou sous-dimensionnées.

Q : Comment les moules multi-empreintes affectent-ils les exigences de contrôle de la température ?

R : Les moules à plusieurs-empreintes contiennent de vastes canaux de refroidissement, souvent parallèles, qui augmentent la résistance hydraulique totale. Ils nécessitent une pression de pompe plus élevée pour maintenir un débit uniforme dans toutes les cavités, évitant ainsi les gradients de température et les variations dimensionnelles entre les cavités.

Q : Ces unités peuvent-elles être personnalisées pour l’intégration OEM ou d’automatisation d’usine ?

R : Oui. Les systèmes peuvent être personnalisés avec des configurations à double-circuit, des pompes haute-pression, des tensions électriques personnalisées, des conceptions de boîtiers personnalisées et des protocoles de communication industriels (RS485, Modbus, Euromap 66/82) pour une communication directe avec la machine de moulage par injection.
